ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначен для герметизации вводов инженерных коммуникаций (кабели, водопровод, водосток, канализация), отверстий из-под опалубочных шпилек, систем вводов гильза в гильзе, всех видов кабельных вводов.
Например, эффективность применения гидрофильного герметика НГ, особенно ярко, иллюстрирует использование для уплотнений высокой сложности, таких как, многократные проходки кабелей, эксцентрично лежащих трубах, технологические проемы сложной конфигурации в ограждающих конструкциях.
Возможно применение по влажному бетону, а также при активных течах с небольшим напором.
Стандартные условия применения:
− диаметр гильзы до 120 мм;
− зазор между кабелем/трубой и стенкой гильзы от 10 до 50 мм;
− глубина заложения гильзы до 3 м;
− стандартные температурные условия для подземных коммуникаций (от – 10 °С до + 35 °С).
Не стандартные условия применения:
− диаметр проходного отверстия более 120 мм;
− глубина расположения проходного отверстия под землей более 3 м;
− подземные коммуникации «сэндвич-систем»;
− кабели различного назначения;
− нагреваемые трубопроводы/кабели (паропроводы, энергоцентрали, химическая промышленность, сети централизованного теплоснабжения, ТЭЦ);
− огнезадерживающие фартуки и уплотнения;
− трубопроводы для питьевой воды.

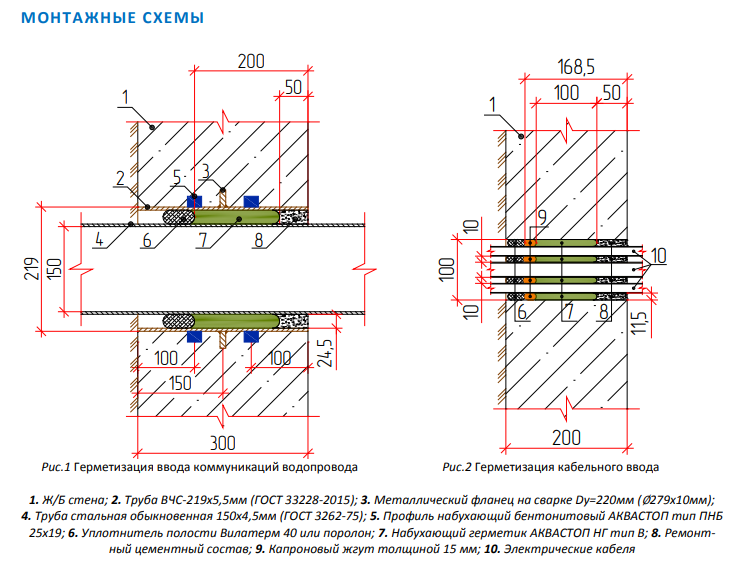

ПОРЯДОК УСТАНОВКИ
1. При необходимости, разогреть герметик до требуемой консистенции в горячей воде (+ 60 ÷ 75
°С).
2. Очистить герметизируемые поверхности (гильзы, трубы, кабеля и т.д.) от ржавчины, мусора,
грязи, песка.
3. Установить ограничитель расхода герметика в зависимости от толщины стены. Это может быть
поролон или уплотнитель полостей Вилатерм, либо другой материал зачеканенный в зазоре. Если в одной гильзе герметизируется одновременно несколько кабелей, то их необходимо развести между
собой на 10-20 мм, т.е. выполнить разжгутовку с помощью капронового жгута толщиной 10-20 мм.
4. При активной течи в сооружение грунтовых вод, глубину герметика необходимо увеличить до
150 мм (соответственно, ограничитель для герметика, необходимо зафиксировать на глубину не 150
мм, а 200 мм). Часто требуется использование временной дренажной трубки. После соответствующего заполнения полости гильзы, трубка удаляется, а в образовавшееся отверстие вставляется заранее
сформованный стержень из герметика. После чего толщина уплотнения доводится до требуемого
значения.
5. После того, как течь воды прекратилась, очистить герметизируемые поверхности (гильзы, трубы, кабеля и т.д.) от остатков герметика и заполнить остаток пространства полости ремонтным цементным составом слоем 50 мм и выровнять заподлицо со стеной. Время работы – не более трёх минут.
6. Рекомендуемый минимальный / максимальный зазор для герметизации – 10 / 70 мм.
7. Минимальная глубина заполнения герметика - 100 мм.
Глубина заполнения герметика прямо-пропорциональна диаметру трубы:
- для труб 100 мм - глубина заполнения 100 мм
- для труб 200 мм - глубина заполнения 150 мм.
- для труб 300 мм - глубина заполнения 200 мм.
- для труб 500 мм - глубина заполнения 300 мм.
8. Остатки неиспользованного материала сохраняйте в заводской таре с крышкой.
ОПИСАНИЕ
Однокомпонентный водо-, газонепроницаемый уплотняющий гидрофильный герметик.

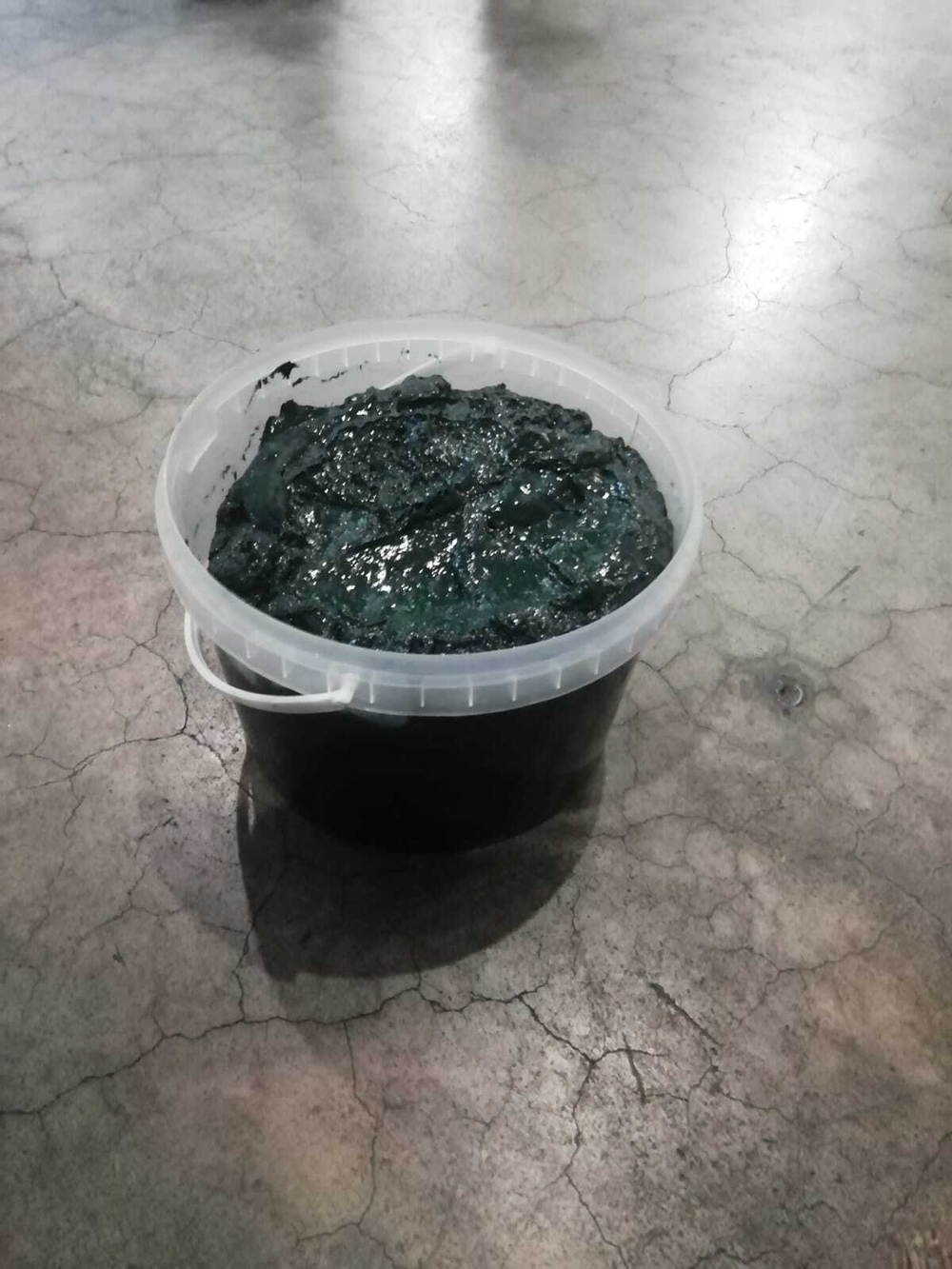

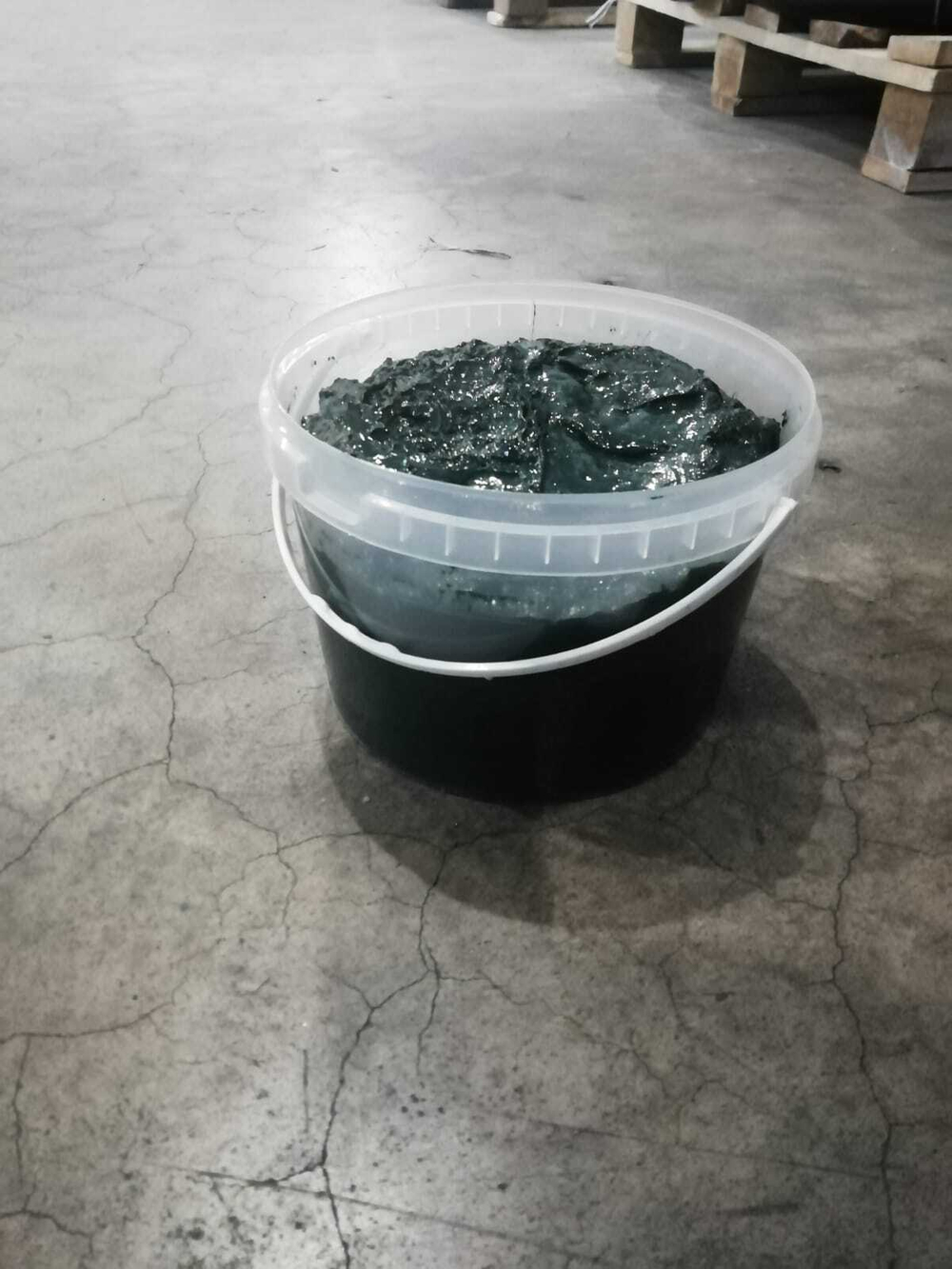

Гидрофильный герметик НГ, представляет собой вязкую пастообразную массу. В процессе эксплуатации не затвердевает (не полимеризуется), что позволяет ему воспринимать динамические воздействия от вибрации или последующего перемещения/протягивания кабелей. При контакте с водой герметик расширяется в объеме до 5 - 25%. Находясь в замкнутом объеме гильзы (полости), герметик уплотняется, заполняя раковины и пустоты, что позволяет ему активно противостоять подпору воды.
Имеет три типа:
− тип В – водонепроницаемый;
− тип ВГ – содержит компоненты повышающие значения газонепроницаемости;
− тип ВГН – с расширенным до +165 °С диапазоном рабочих температур.
ПРЕИМУЩЕСТВА
- Универсален в применении - отлично подходит для гидроизоляции выводов и проходных отверстий для кабелей и обсадных труб. Не затвердевает до точки остекления, постоянно эластичен, водонепроницаем, обладает повышенной газонепроницаемостью среди аналогов.
- Имеет превосходную адгезию к любым поверхностями (бетон, камень, пластмассы, металл, чугун и трубы PVC, PE), независимо от того, сухие они или мокрые. Уплотнение проходов коммуникаций возникает при контакте с водой за счёт расширения герметика на 15%.
- Одно из основных преимуществ, при герметизации кабельных вводов, от других способов – это простота исполнения и ремонтопригодность в эксплуатационный период. Кабель без особых трудностей можно заменить или дополнительно провести новый, т.к. НГ всегда остается пластичным и не влияет на изоляцию любого типа кабеля.
- Работы герметиком можно выполнять при течах (инфильтрации). Если герметизация ввода производится на глубине ниже 1,5 – 3,0 м или диаметр гильзы больше 150 мм, необходимо увеличить слой герметика эквивалентно диаметру гильзы, а также рассмотреть возможность увеличения толщины слоя ремонтного состава и при необходимости его армировать.
- Гидрофильный герметик НГ безопасен не токсичен и используется без ограничений и особых защитных мероприятий, не имеет ограничений по сроку хранения.. Остатки герметика на инструментах или резиновых перчатках можно смыть бензином «Галоша», с рук смывается водой с мылом.
СТАНДАРТНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ:
Не требует заделки ремонтным цементно-песчаным составом:
− диаметр гильзы до 120 мм;
− зазор между кабелем/трубой и стенкой гильзы от 10 до 50 мм;
− глубина заложения гильзы до 3 м;
− стандартные температурные условия для подземных коммуникаций (от – 10 °С до + 35 °С).
Требует заделки ремонтным цементно-песчаным составом:
− диаметр проходного отверстия более 120 - 150 мм;
− глубина расположения проходного отверстия под землей более 3 м;
− подземные коммуникации «сэндвич-систем»;
− кабели различного назначения;
− нагреваемые трубопроводы/кабели;
− огнезадерживающие фартуки и уплотнения;
− трубопроводы для питьевой воды.
Диапазон температур при монтаже, °С - от + 5 до + 45
Диапазон рабочих температур, °С от – 35 до + 85 - ТИП В и тип ВГ.
Плотность, гр/см3 - 1,4 – 1,6
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ:
− АКВАСТОП НГ наносится на прочное и очищенное основание. Основание может быть, как сухими, так и влажным.
− Не рекомендуется использование герметика НГ марок В и ВГ на основаниях, которые могут быть нагреты свыше 85 °С.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Изделия перевозят транспортом всех видов в соответствии с правилами перевозки в условиях,
исключающих их механические повреждения и загрязнение.
Изделия следует хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от воздействия нефтепродуктов, органических растворителей.
Условия при воздействии климатических факторов должны соответствовать:
— при транспортировании – группе условий 8 по ГОСТ 15150;
— при хранении – группе условий 3 по ГОСТ 15150.
Для продления срока складского хранения, необходимо проверить целостность упаковки, отсутствие воздействий солнца и намокания. Герметик должен храниться в сухом помещении, при температуре от -35°С до +35°С. При хранении не допускать контакт с водой.
СЕРТИФИКАЦИЯ
Вся продукция системы сертифицирована.
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Предприятие–изготовитель гарантирует соответствие изделий требованиям нормативных документов при соблюдении потребителем условий применения, правил транспортирования и хранения,
указаний по эксплуатации.
Гарантийный срок хранения изделий – 2 года со дня изготовления.
Гарантийный срок эксплуатации изделий – 5 лет.
Гарантия изготовителя распространяется на эксплуатационные характеристики изделий при условии, что все работы по установке выполнены в соответствии с регламентами, согласованными с Изготовителем.
Потребитель несет ответственность за соответствие выбранного им типа изделия назначению и
условиям его эксплуатации
