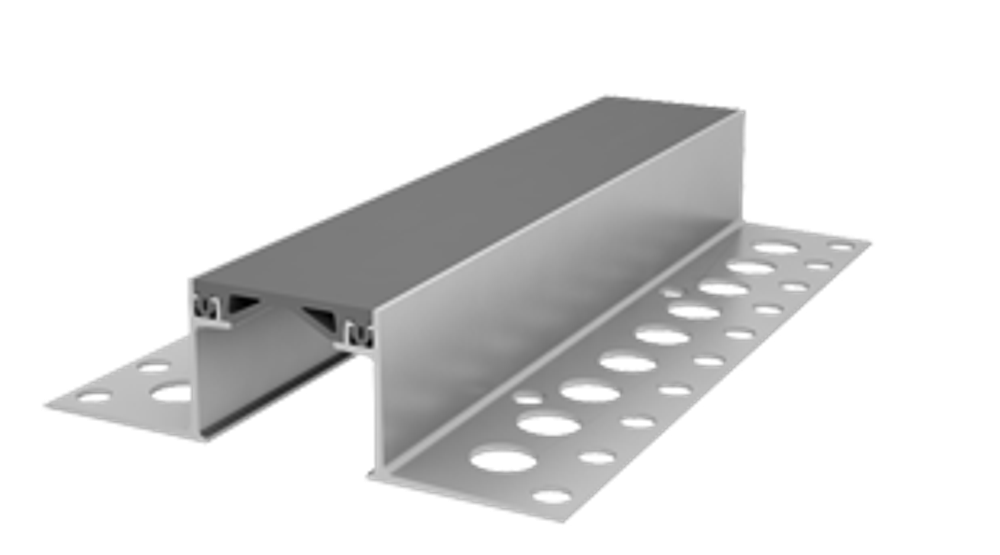

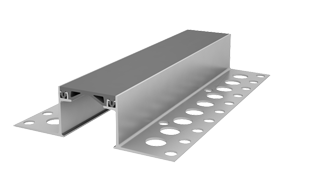

Деформационный шов типа ДШВ-50 используется для стыков в конструкции пола высотой от 50 мм. Монтаж направляющих производится закладным способом.
Дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.
Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения.
Прямое назначение ДШВ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Прижимные планки выполнены из алюминия.
Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).
Особенности и возможности изделия:
- Высокая эластичность компенсатора
- Химическая стойкость
- Стойкость к моющим средствам
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| сжатие | растяжение | вертикальный сдвиг | А (ширина шва) | В (ширина вставки) | C (ширина профиля) | |||
| ДШВ-50/025 ДШВ-50-УГЛ/030 |
В0-032 | 2 | 2 | 3 | 25 30 |
35 | 125 80 |
0,18 |
| В1-032 | 5 | 5 | 3 | |||||
| В2-032 | 1 | 2 | 3 | |||||
| ДШВ-50/030 ДШВ-50-УГЛ/035 |
В0-038 | 5 | 5 | 4 | 30 35 |
40 | 130 85 |
0,15 |
| В1-038 | 6 | 6 | 4 | |||||
| В2-038 | 2 | 2 | 4 | |||||
| ДШВ-50/040 ДШВ-50-УГЛ/045 |
В0-049 | 9 | 9 | 6 | 40 45 |
50 | 140 95 |
0,15 |
| В1-049 | 10 | 10 | 6 | |||||
| В2-049 | 2 | 3 | 6 | |||||
| ДШВ-50/050 ДШВ-50-УГЛ/055 |
В0-060 | 12 | 12 | 8 | 50 55 |
60 | 150 105 |
0,10 |
| В1-060 | 15 | 15 | 8 | |||||
| В2-060 | 3 | 3 | 8 | |||||
| ДШВ-50/060 ДШВ-50-УГЛ/065 |
В0-068 | 14 | 14 | 10 | 60 65 |
65 | 160 115 |
0,05 |
| УПАКОВКА |
| Алюминиевый профиль - 3 м. Компенсатор ТЭП - бухта 30 м. |
