АКВАСТОП ДШВ-50-УГЛ/045 Закладной деформационный шов алюминиевый с ТЭП профилем (3м), м.п.

(0)
Купить в 1 клик

Дилатационное устройство АКВАСТОП ДШВ-50-УГЛ/045 Закладной деформационный шов алюминиевый с ТЭП профилем (3м)

Закладные профильные конструкции АКВАСТОП® тип ДШВ-50 - обустройство деформационных швов с высотой конструкции пола от 50 мм. Эксплуатация во внутренних помещениях: пешеходные переходы, торговые и офисные центры с предполагаемой нагрузкой на профильную конструкцию до 0,15 МПа.

Описание

Деформационный шов типа ДШВ-50 используется для стыков в конструкции пола высотой от 50 мм. Монтаж направляющих производится закладным способом.

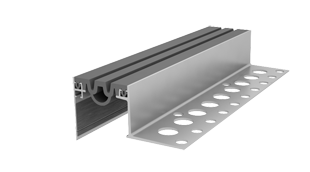

Дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.

Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения.

Прямое назначение ДШВ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.

Прижимные планки выполнены из алюминия.

Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).

Особенности и возможности изделия:

  • Высокая эластичность компенсатора
  • Химическая стойкость
  • Стойкость к моющим средствам


Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.

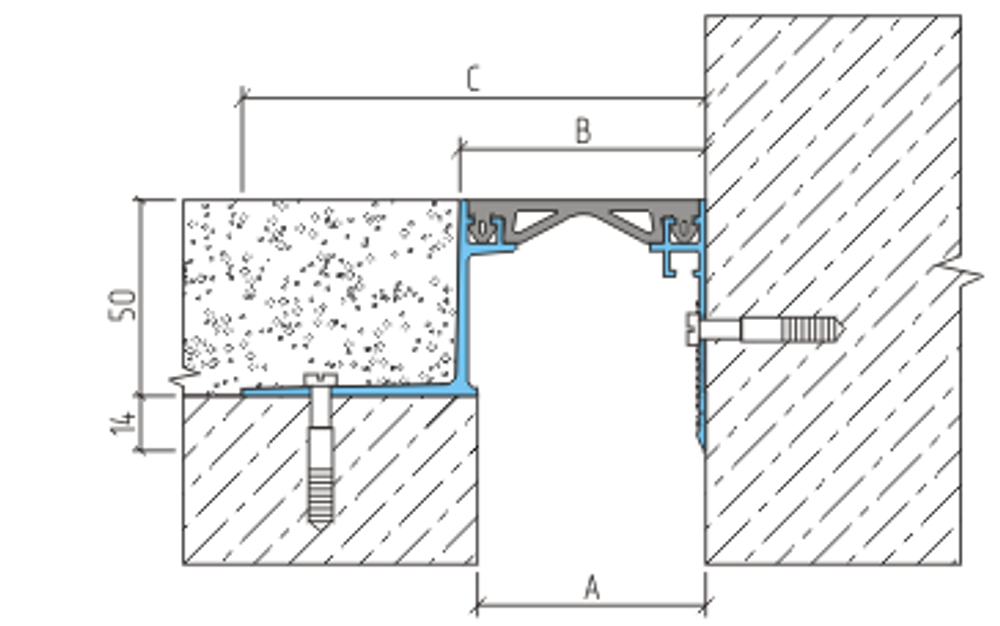

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
сжатие растяжение вертикальный сдвиг А (ширина шва) В (ширина вставки) C (ширина профиля)
ДШВ-50/025
ДШВ-50-УГЛ/030
В0-032 2 2 3 25
30
35 125
80
0,18
В1-032 5 5 3
В2-032 1 2 3
ДШВ-50/030
ДШВ-50-УГЛ/035
В0-038 5 5 4 30
35
40 130
85
0,15
В1-038 6 6 4
В2-038 2 2 4
ДШВ-50/040
ДШВ-50-УГЛ/045
В0-049 9 9 6 40
45
50 140
95
0,15
В1-049 10 10 6
В2-049 2 3 6
ДШВ-50/050
ДШВ-50-УГЛ/055
В0-060 12 12 8 50
55
60 150
105
0,10
В1-060 15 15 8
В2-060 3 3 8
ДШВ-50/060
ДШВ-50-УГЛ/065
В0-068 14 14 10 60
65
65 160
115
0,05



УПАКОВКА
Алюминиевый профиль - 3 м.
Компенсатор ТЭП - бухта 30 м.
