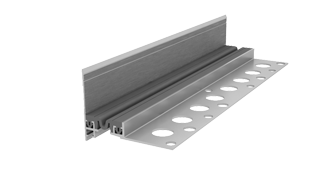

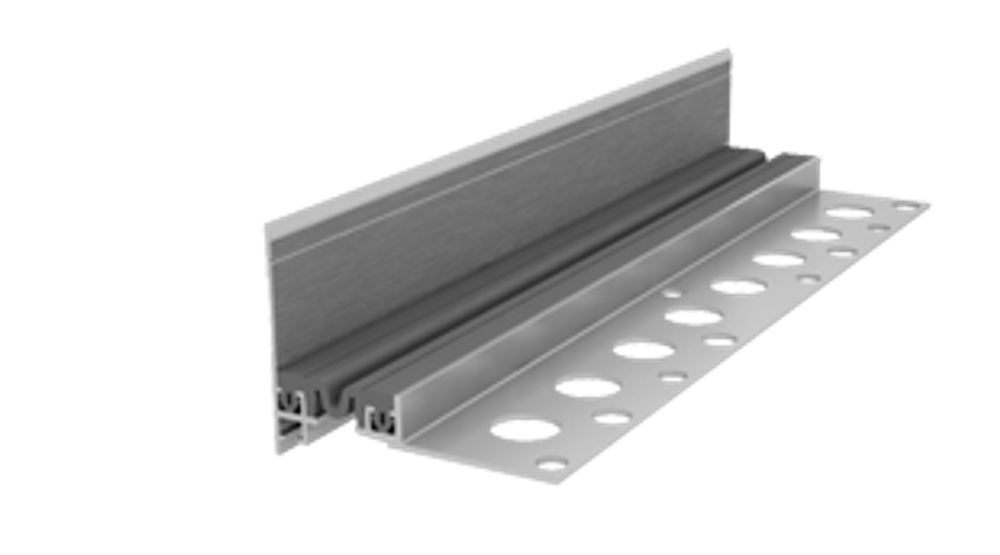

Деформационный шов типа ДШВ-15 используется для стыков в конструкции пола высотой от 15 мм. Монтаж направляющих производится закладным способом под плиточный клей.
Дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.
Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения.
Прямое назначение ДШВ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Прижимные планки выполнены из алюминия.
Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).
Особенности и возможности изделия:
- Высокая эластичность компенсатора
- Химическая стойкость
- Стойкость к моющим средствам
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| сжатие, мм | растяжение, мм | вертикальный сдвиг, мм | А (ширина шва, мм) | В (ширина вставки, мм) | C (ширина профиля, мм) | |||
| ДШВ-15/050 ДШВ-15-УГЛ/055 |
В0-060 | 12 | 12 | 8 | 50 55 |
60 | 150 105 |
0,10 |
| В1-060 | 15 | 15 | 8 | |||||
| В2-060 | 3 | 3 | 8 | |||||
| УПАКОВКА |
| Алюминиевый профиль - 3 м. Компенсатор ТЭП - бухта 30 м. |
