Деформационный шов типа ДШВ-0 используется для стыков горизонтальных конструкций непосредственно по финишному покрытию пола. Монтаж изделия производится накладным способом.

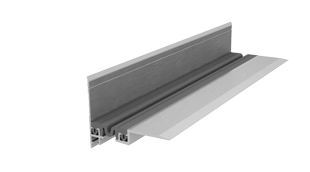

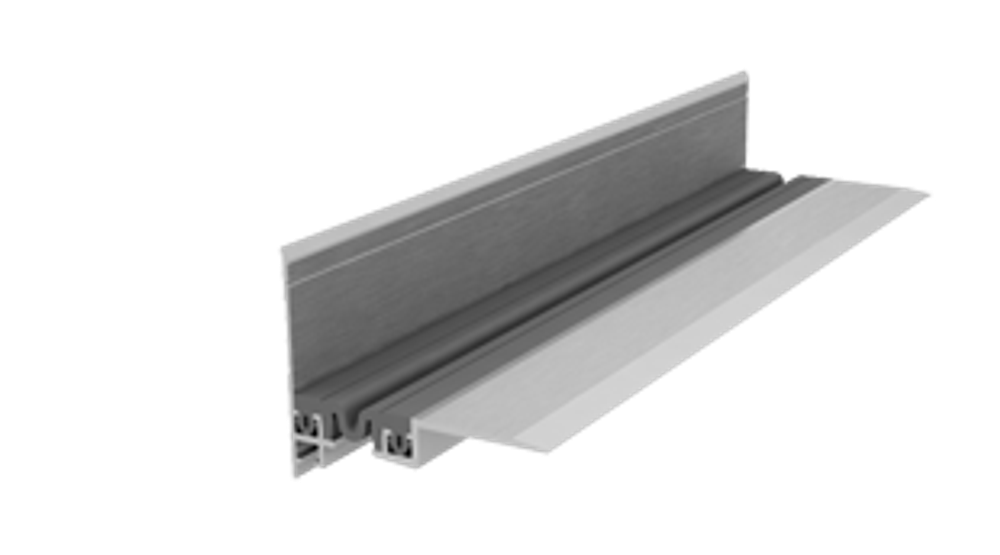

Дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.
Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками.
Прямое назначение ДШВ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Прижимные планки выполнены из алюминия.
Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).
Особенности и возможности изделия:
- Высокая эластичность компенсатора
- Химическая стойкость
- Стойкость к моющим средствам
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.

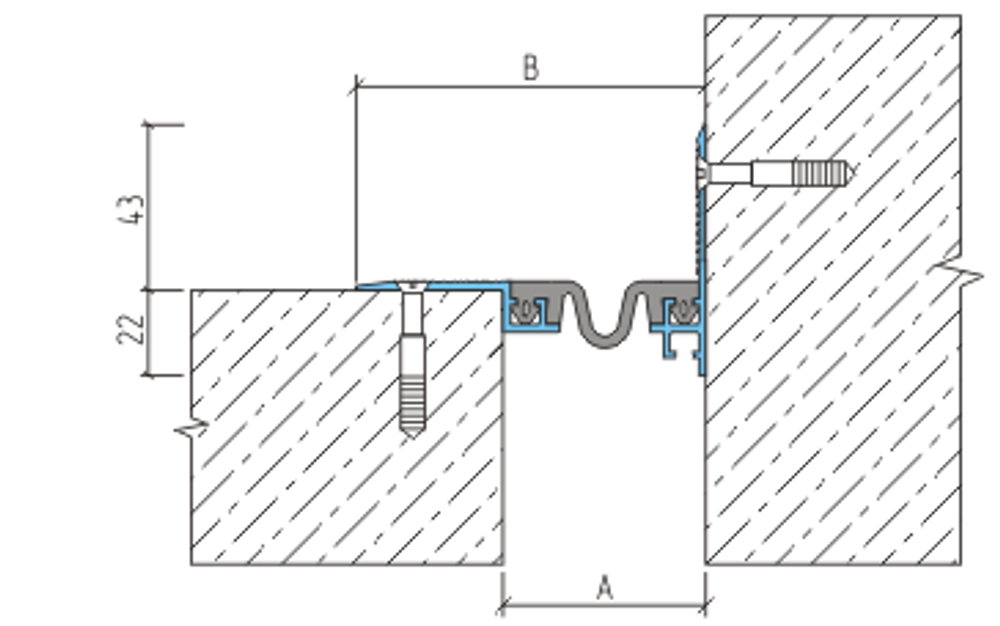

| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
| сжатие, мм | растяжение, мм | вертикальный сдвиг, мм | А (ширина шва, мм) | В (ширина вставки, мм) | |||
| ДШВ-0/060 ДШВ-0-УГЛ/060 |
В0-060 | 12 | 12 | 8 | 60 | 135 97 |
0,10 |
| В1-060 | 15 | 15 | 8 | ||||
| В2-060 | 3 | 3 | 8 | ||||
|
|||
