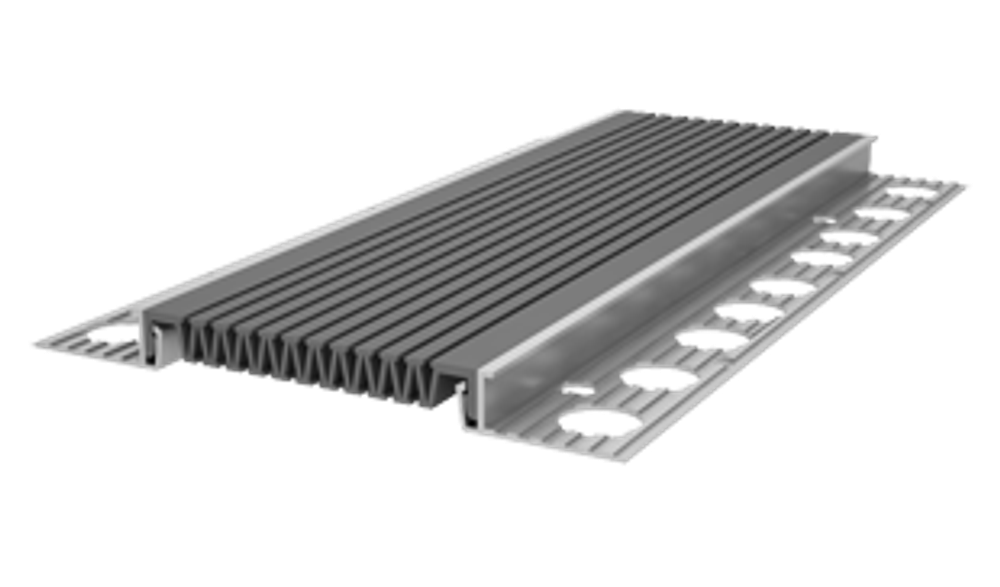

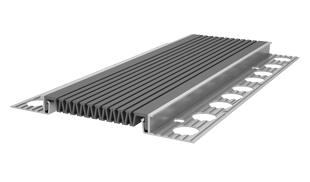

Дилатационное устройство представляет собой перфорированные металлопрофили со вставкой-компенсатором из гибкого материала.
Данный вид является декоративным и не предназначен для эксплуатационных нагрузок. Это означает, что дефшвы типа ДШС нельзя использовать для перекрытия зазоров в зонах движения пешеходов и транспорта. Не подходит для перекрытия швов пола.
Важно: сами по себе дилатационные устройства не дают полной герметизации шва, для её обеспечения нужно применять их в комплексе с другими материалами. Все необходимые сопутствующие товары можно заказать у нас.
Прямое назначение ДШС — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Боковые планки (направляющие) выполнены из алюминия.
Компенсаторы для ненагружаемых деформационных швов изготавливаются из термоэластопластов (ТЭП).
Особенности изделия:
-
Возможно применение в пределах температур от -45°C до +70°С
-
Сохранение эластичности на морозе
-
Химическая стойкость
-
Простота замены компенсатора при естественном износе материала
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
| Устройство | Компенсатор | Сжатие, мм | Растяжение, мм | Вертикальный сдвиг, мм | А, мм | B, мм | C, мм | Нагрузка, МПа |
| ДШС-16 / 040 | С1-048 | 8 | 40 | 40 | 40 | 55 | 122 | - |
| ДШС-16 / 020 | С1-027 | 2 | 10 | 30 | 20 | 35 | 102 | - |
| ДШС-16 / 050 | С2-055 | 4 | 20 | 30 | 50 | 65 | 133 | - |
| ДШС-16 / 090 | С2-100 | 16 | 50 | 40 | 90 | 105 | 173 | - |
| ДШС-16 / 100 | С3-105 | 12 | 60 | 50 | 100 | 116 | 183 | - |
| ДШС-16 / 120 | С3-125 | 23 | 80 | 70 | 130 | 207 | 207 | - |
| ДШС-16 / 130 | С2-140 | 38 | 100 | 80 | 120 | 136 | 203 | - |
| ДШС-16 / 150 | С3-155 | 26 | 110 | 90 | 150 | 165 | 233 | - |
| ДШС-16 / 190 | С2-195 | 44 | 130 | 100 | 190 | 205 | 273 | - |
| ДШС-16-УГЛ.Ш / 070 | С2-055 | 4 | 20 | 30 | 70 | 65 | 112 | - |
| ДШС-16-УГЛ.Ш / 110 | С2-100 | 16 | 50 | 40 | 110 | 105 | 161 | - |
| ДШС-16-УГЛ.Ш / 120 | С3-105 | 12 | 60 | 50 | 120 | 115 | 161 | - |
| ДШС-16-УГЛ.Ш / 140 | С3-125 | 23 | 80 | 70 | 140 | 135 | 171 | - |
| ДШС-16-УГЛ.Ш / 150 | С2-140 | 38 | 100 | 80 | 150 | 145 | 191 | - |
| ДШС-16-УГЛ.Ш / 170 | С3-155 | 26 | 110 | 90 | 170 | 165 | 211 | - |
| ДШС-16-УГЛ.Ш / 170 | С2-195 | 44 | 130 | 100 | 210 | 205 | 252 | - |

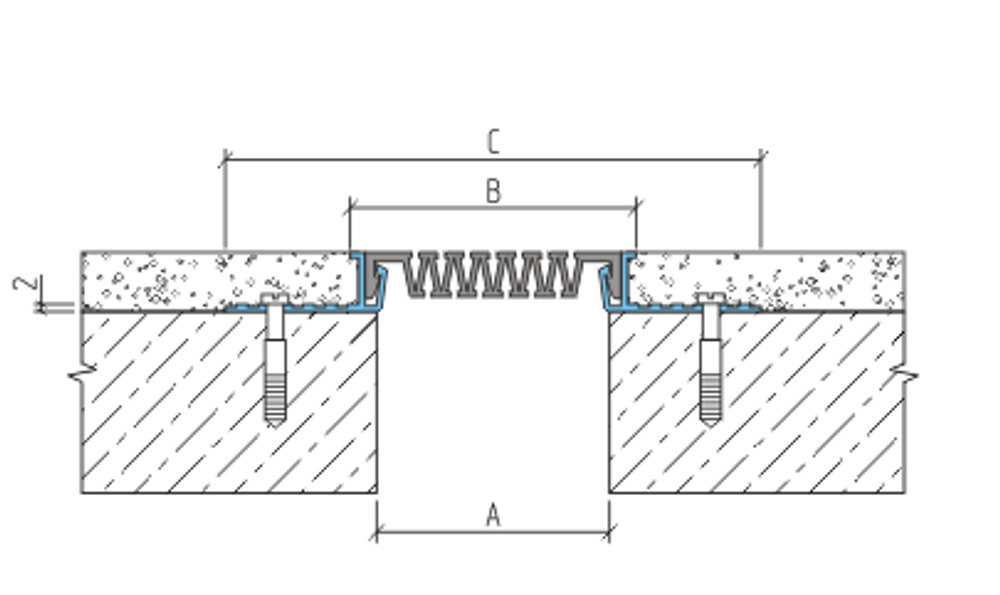

A — размер шва, ширина, мм.
B — ширина вставки, мм.
C — ширина профиля, мм.
