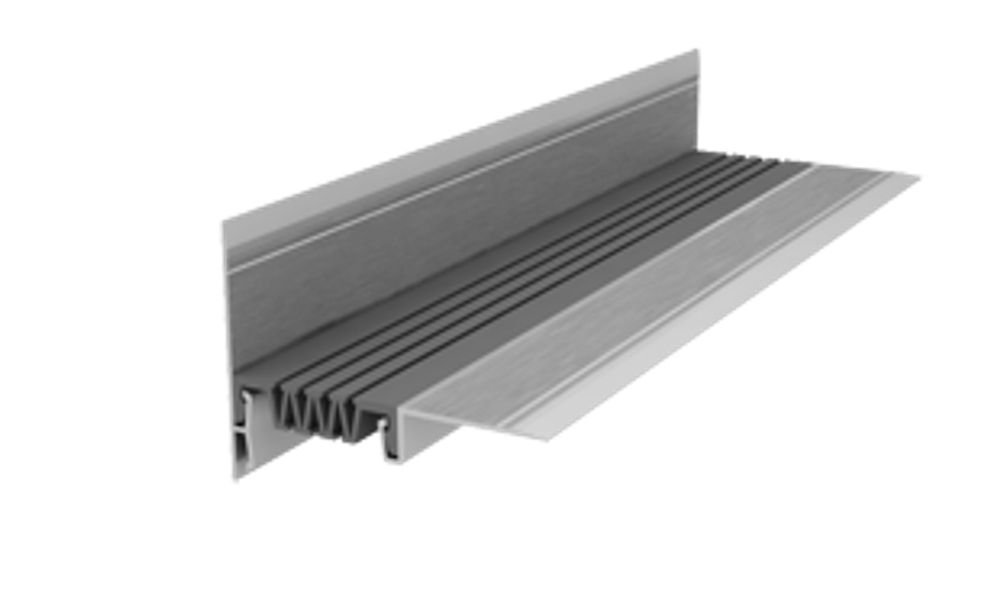

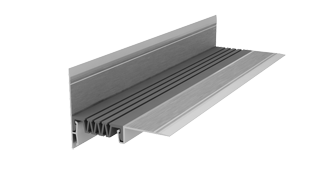

Дилатационное устройство представляет собой металлические направляющие с гибким профилированным компенсатором-вставкой. Защитная оксидная плёнка позволяет применять изделие на фасадах.
Данный вид является декоративным и не предназначен для эксплуатационных нагрузок. Это означает, что дефшвы типа ДШС нельзя использовать для перекрытия зазоров в зонах движения пешеходов и транспорта.
Важно: сами по себе дилатационные устройства не дают полной герметизации шва, для её обеспечения нужно применять их в комплексе с другими материалами. Все необходимые сопутствующие товары можно заказать у нас.
Прямое назначение ДШС — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Направляющие выполнены из алюминия.
Компенсаторы для ненагружаемых деформационных швов изготавливаются из термоэластопластов (ТЭП).
Особенности изделия:
-
Возможно применение в пределах температур от -45°C до +70°С
-
Сохранение эластичности на морозе
-
Химическая стойкость
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
| Устройство | Компенсатор | Сжатие, мм | Растяжение, мм | Вертикальный сдвиг, мм | А, мм | B, мм | C, мм |
| ДШС–0/055 | С2‐050 | 10 | 20 | 40 | 55 | 118 | 118 |
| ДШС–0–УГЛ/055 | С2‐050 | 10 | 20 | 40 | 55 | 93 | 93 |
| ДШС–0/090 | С2‐080 | 25 | 30 | 60 | 90 | 167 | 167 |
| ДШС–0–УГЛ / 090 | С2‐080 | 25 | 30 | 60 | 90 | 128 | 128 |
| ДШС–0/120 | С3‐110 | 30 | 30 | 100 | 120 | 158 | 158 |
| ДШС–0–УГЛ/120 | С3‐110 | 30 | 30 | 100 | 120 | 103 | 107 |
| ДШС–0/135 | С2‐120 | 40 | 50 | 140 | 80 | 157 | 107 |
| ДШС–0–УГЛ/135 | С2‐120 | 40 | 50 | 140 | 135 | 212 | 212 |
| ДШС–0/140 | С3‐130 | 40 | 45 | 120 | 140 | 217 | 217 |
| ДШС–0–УГЛ/140 | С3‐130 | 40 | 45 | 120 | 140 | 178 | 178 |
| ДШС–0/150 | С3‐140 | 45 | 50 | 150 | 150 | 227 | 227 |
| ДШС–0–УГЛ/150 | С3‐140 | 45 | 50 | 150 | 150 | 188 | 188 |
| ДШС–0/160 | С3‐145 | 50 | 50 | 170 | 160 | 237 | 237 |
| ДШС–0–УГЛ/160 | С3‐145 | 50 | 50 | 170 | 160 | 198 | 198 |
| ДШС–0/170 | С3‐150 | 60 | 60 | 180 | 170 | 247 | 247 |
| ДШС–0–УГЛ/170 | С3‐150 | 60 | 60 | 180 | 170 | 208 | 208 |
| ДШС–0/180 | С2‐160 | 60 | 70 | 190 | 180 | 257 | 257 |
| ДШС–0–УГЛ/180 | С2‐160 | 60 | 70 | 190 | 180 | 218 | 218 |
| ДШС–0/190 | С3‐170 | 65 | 50 | 200 | 190 | 267 | 267 |
| ДШС–0–УГЛ/190 | С3‐170 | 65 | 50 | 200 | 190 | 228 | 228 |
| ДШС–0/220 | С3‐190 | 80 | 80 | 200 | 220 | 297 | 297 |
| ДШС–0–УГЛ/220 | С3‐190 | 80 | 80 | 200 | 220 | 258 | 258 |

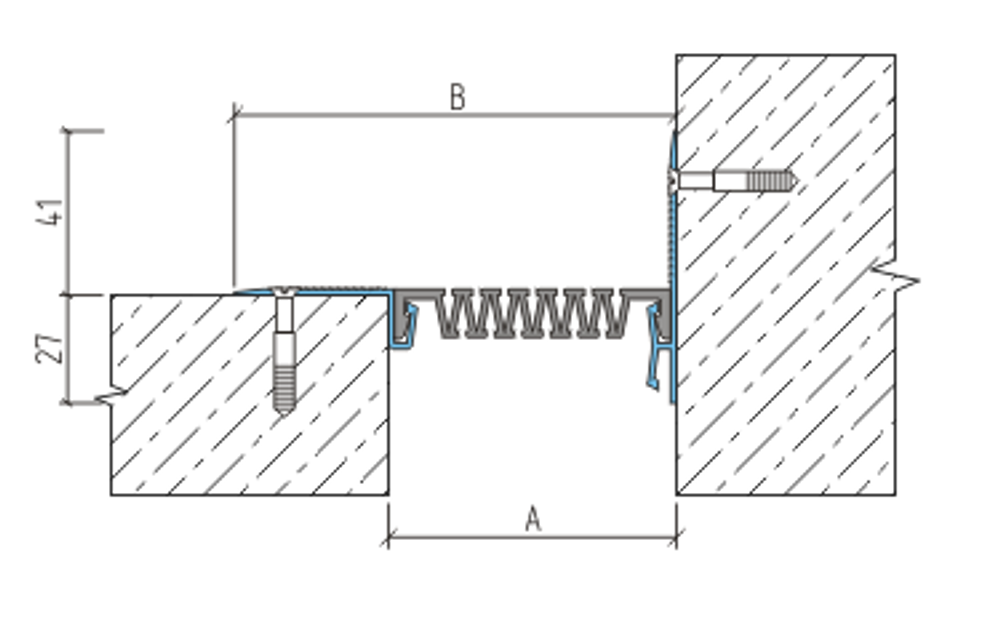

A — размер шва, ширина, мм.
B — ширина вставки, мм.
C — ширина профиля, мм.
