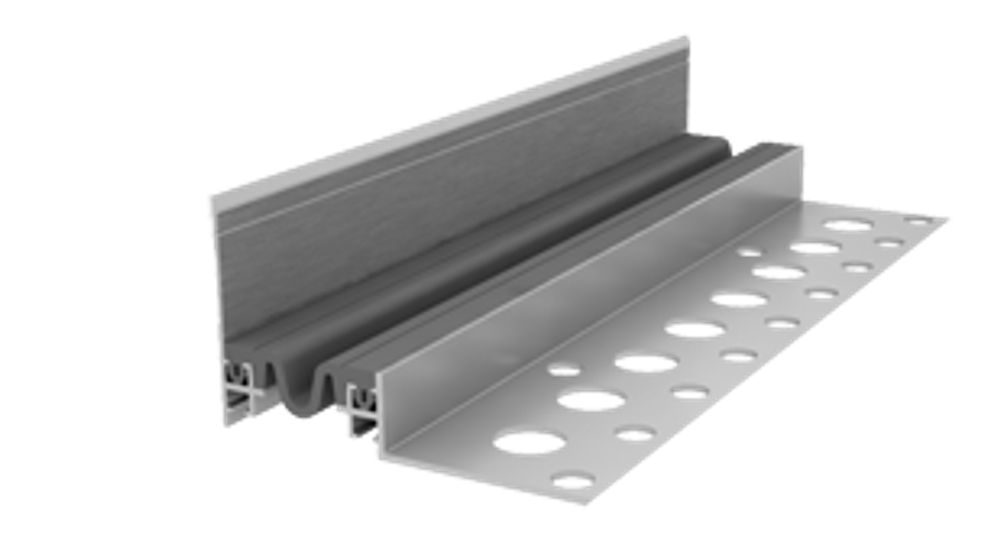

АКВАСТОП ДШО-24-УГЛ/070 Закладной деформационный шов алюминиевый с ТЭП профилем (3м), м.п.

(0)
Купить в 1 клик

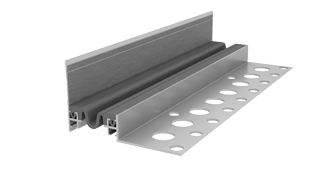

Дилатационное устройство АКВАСТОП ДШО-24-УГЛ/070 Закладной деформационный шов алюминиевый с ТЭП профилем (3м)

Закладной вариант использования универсальной профильной конструкции типа ДШО. Высота конструкции пола от 24 мм. Алюминиевые направляющие поставляются с перфорацией. Возможны комбинации со всеми компенсаторами серии ДШВ.

Описание

Деформационный шов типа ДШО-24 используется для стыков в конструкции пола с толщиной от 24 мм. Монтаж направляющих производится закладным способом.

Дилатационное устройство представляет собой металлические направляющие с перфорацией и эластичным профилированным компенсатором посередине. Возможны комбинации со всеми компенсаторами серии ДШВ.

Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения.

Прямое назначение Аквастоп ДШО — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.

Прижимные планки выполнены из алюминия.

Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).

Особенности и возможности изделия:

  • Высокая эластичность компенсатора
  • Химическая стойкость
  • Стойкость к моющим средствам

Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
сжатие растяжение вертикальный сдвиг А (ширина шва) В (ширина вставки) C (ширина профиля)
ДШО-24/030
ДШО-24-УГЛ/030
В0-032 2 2 3 30 35 156
95
0,25
В1-032 5 5 3
В2-032 1 2 3
ДШО-24/040
ДШО-24-УГЛ/040
В0-038 5 5 4 40 44 161
100
0,25
В1-038 6 6 4
В2-038 2 2 4
ДШО-24/050
ДШО-24-УГЛ/050
В0-049 9 9 6 50 54 171
110
0,20
В1-049 10 10 6
В2-049 2 3 6
ДШО-24/060
ДШО-24-УГЛ/060
В0-060 12 12 8 60 64 181
120
0,20
В1-060 15 15 8
В2-060 3 3 8
ДШО-24/070
ДШО-24-УГЛ/070
В0-068 14 14 10 70 74 191
130
0,15



УПАКОВКА
Алюминиевый профиль - 3 м.
Компенсатор ТЭП - бухта 30 м.
