Дилатационное устройство ДШН-50 предназначено для обустройства деформационного шва между поверхностями, подвергающимися высоким нагрузкам. Выдерживает регулярный проезд транспорта, включая погрузчики с цельнолитыми шинами.

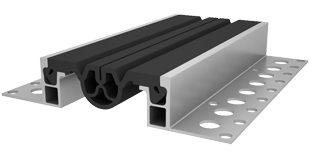

Изделие состоит из металлических реек, между которыми плотно вставлен компенсатор. Материал реек — высококачественный алюминий (ГОСТ). Эластичная центральная вставка изготовлена из EPDM, особой морозостойкой резины с этилен-пропиленовым каучуком в основе.

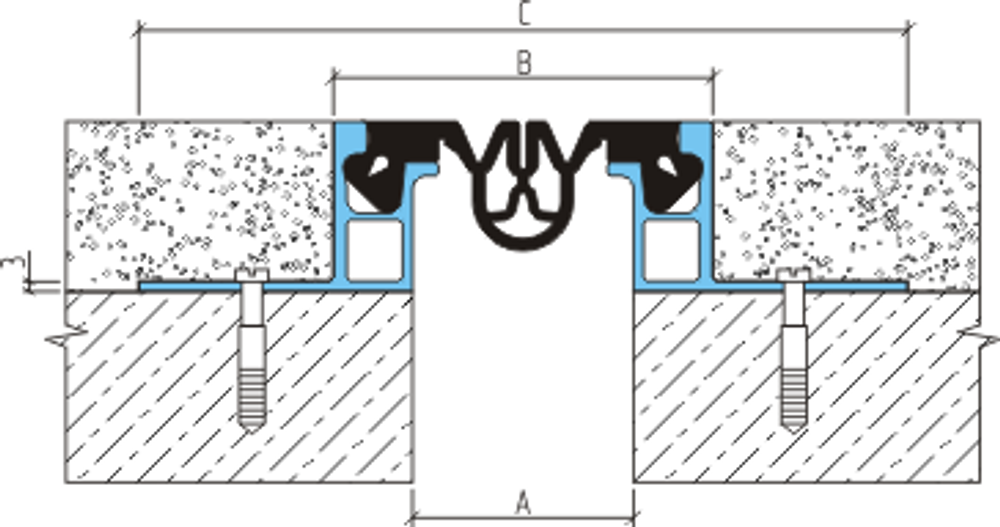

Установка дефшва осуществляется закладным способом под слой строительного раствора не менее 50 мм толщиной. Для крепления применяются анкера.
Благодаря данному устройству проектный деформационный шов защищён от разрушения под действием механических факторов, а также от попадания грязи и мусора.
Компенсатор устойчив к большинству агрессивных воздействий: ультрафиолету, озону, маслам, бензину, различным химическим веществам, в том числе к антиобледенительным солям. При износе легко заменяется.
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| сжатие | растяжение | вертикальный сдвиг | А (ширина шва) | В (ширина вставки) | C (ширина профиля) | |||
| ДШН-50/040 | Н1-067 | 7 | 13 | 8 | 40 | 84 | 199 | 3,0 |
| ДШН-50-УГЛ/060 | 60 | 84 | 142 | |||||
| ДШН-50/070 | Н1-098 | 25 | 15 | 30 | 70 | 115 | 230 | 2,5 |
| ДШН-50-УГЛ/090 | 90 | 115 | 173 | |||||
| ДШН-50/100 | Н1-130 | 20 | 20 | 40 | 100 | 146 | 261 | 2,0 |
| ДШН-50-УГЛ/120 | 120 | 146 | 204 | |||||
