Дилатационное устройство ДШН-30 предназначено для обустройства деформационного шва между поверхностями, эксплуатируемыми в условиях высоких нагрузок (например, при проезде автотранспорта и погрузчиков с цельнолитыми шинами).

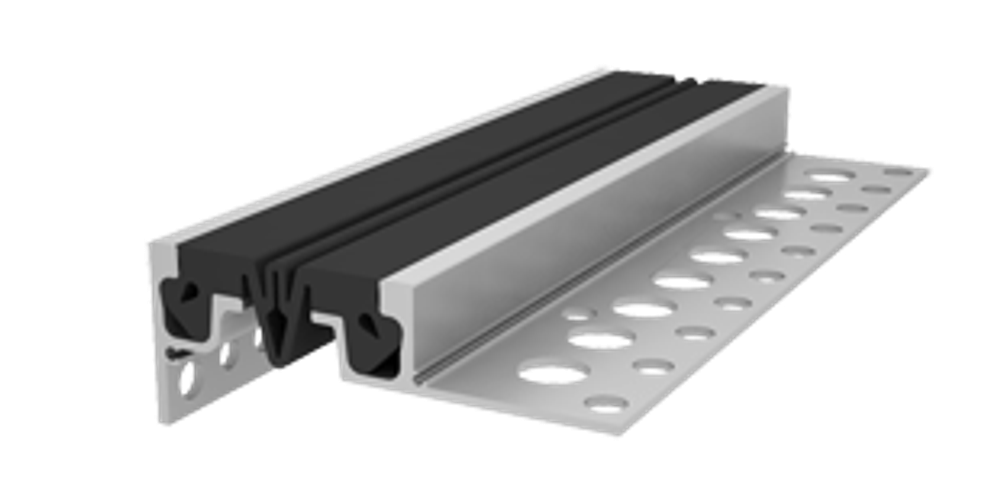

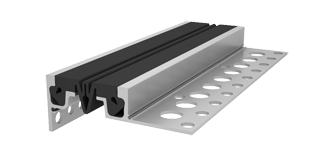

Материал представляет собой два алюминиевых профиля со вставкой из морозостойкой резины на основе этилен-пропиленового каучука (EPDM).
Данная эластичная вставка называется компенсатором, от неё зависит, насколько существенные перемещения выдерживает устройство. Технические сведения с конкретными числовыми значениями — в таблице ниже.

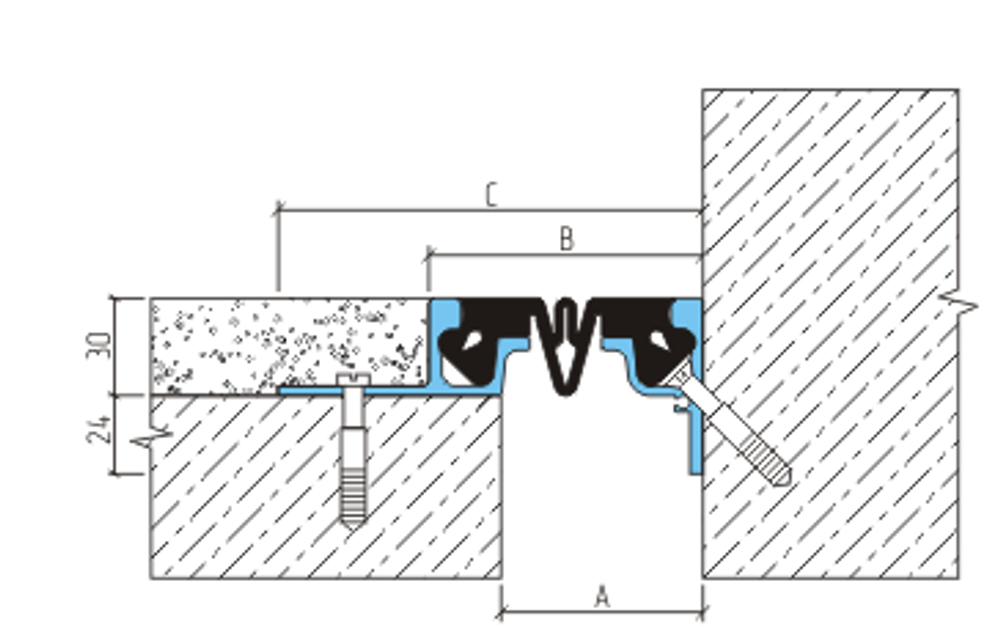

Монтируется изделие закладным способом: направляющие закрепляются анкерами, укладываются под слой строительного раствора (стяжки, наливного пола) толщиной не менее 30 мм.
Благодаря данному устройству деформационный шов защищён от разрушения под действием механических факторов, а также от попадания грязи и мусора.
Компенсатор устойчив к большинству агрессивных воздействий: ультрафиолету, озону, маслам, бензину, различным химическим веществам, в том числе к антиобледенительным солям. При износе легко заменяется.
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| сжатие | растяжение | вертикальный сдвиг | А (ширина шва) | В (ширина вставки) | C (ширина профиля) | |||
| ДШН-30/040 | Н1-067 | 7 | 13 | 8 | 40 | 84 | 199 | 3,0 |
| ДШН-30-УГЛ/060 | 60 | 84 | 142 | |||||
| ДШН-30/070 | Н1-098 | 25 | 15 | 30 | 70 | 115 | 230 | 2,5 |
| ДШН-30-УГЛ/090 | 90 | 115 | 173 | |||||
| ДШН-30/100 | Н1-130 | 20 | 20 | 40 | 100 | 146 | 261 | 2,0 |
| ДШН-30-УГЛ/120 | 120 | 146 | 204 | |||||
