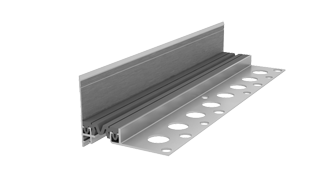

Деформационный шов типа ДШМ-15 используется для стыков в конструкции пола высотой от 15 мм. Монтаж направляющих производится закладным способом в слой плиточного клея.
Дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине, благодаря особенностям крепёжного узла компенсатора видимая часть профильной конструкции минимальна.
Данный вид является нагружаемым, но подходит для участков исключительно со слабой пешеходной эксплуатационной нагрузкой и только для применения внутри помещения.
Прямое назначение ДШМ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Прижимные планки выполнены из алюминия.Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).
Особенности и возможности изделия:
-
Высокая эластичность компенсатора
-
Химическая стойкость
-
Стойкость к моющим средствам
-
Простота замены компенсатора при его естественном износе
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже
Монтажные схемы:
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| сжатие, мм | растяжение, мм | вертикальный сдвиг, мм | А(ширина шва, мм) | В (ширина вставки, мм) | C (ширина профиля, мм) | |||
| ДШМ-15/020 ДШМ-15-УГЛ/030 |
В0-038 | 5 | 5 | 6 | 20 30 |
40 | 131 85 |
0,20 |
| В1-038 | 6 | 6 | 6 | |||||
| В2-038 | 2 | 2 | 6 | |||||
|
|||
