Деформационный шов типа ДШЛ-50 используется для стыков в конструкции пола толщиной от 50 мм. Монтаж направляющих производится закладным способом под стяжку.

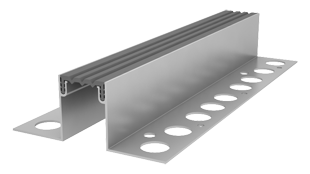

Угловое дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.
Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения. Примеры использования: пешеходные переходы, торговые и офисные центры с предполагаемой нагрузкой, не превышающей 0,05 МПа.
Прямое назначение ДШЛ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Прижимные планки выполнены из алюминия.
Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).
Особенности и возможности изделия:
- Высокая эластичность компенсатора
- Химическая стойкость
- Стойкость к моющим средствам
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| сжатие, мм | растяжение, мм | вертикальный сдвиг, мм | А (ширина шва, мм) | В (ширина вставки, мм) | C (ширина профиля, мм) | |||
| ДШЛ-50/020 | Л2-021 | 3 | 40 | 20 | 20 | 25 | 115 | 0,05 |
| ДШЛ-50-УГЛ/020 | 70 | |||||||
| УПАКОВКА |
| Алюминиевый профиль - 3 м. Компенсатор ТЭП - бухта 30 м. |
