Описание
ДШКА-УГЛ на опорах — закладное нагружаемое дилатационное устройство для перекрытия деформационного шва строительных конструкций.
Подходит под высокие нагрузки, в частности, может выдерживать значительный трафик движения транспортных средств. Допускается применение на парковках, стилобатах, эксплуатируемых кровлях.

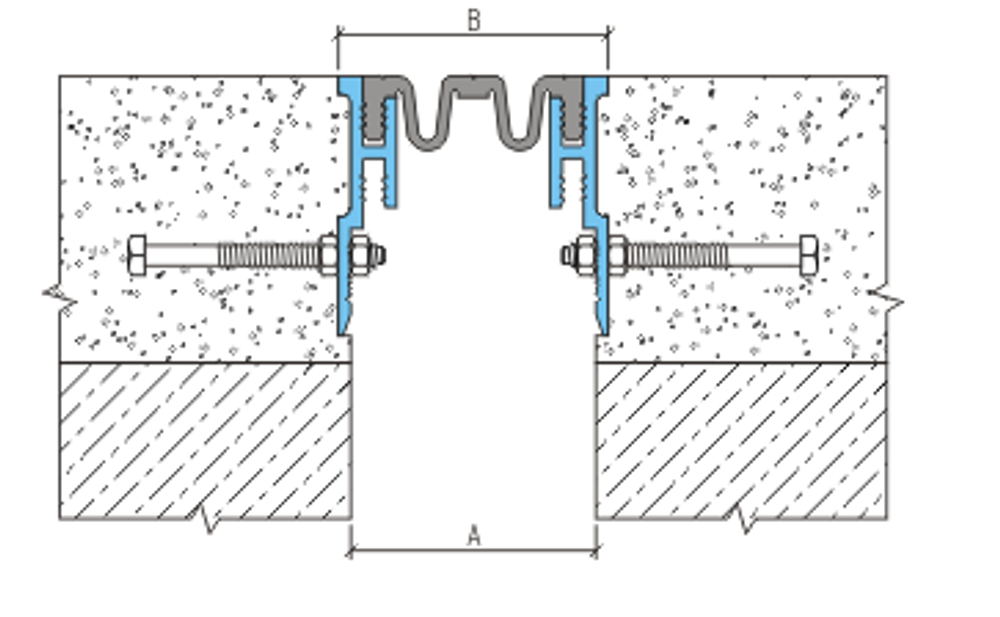

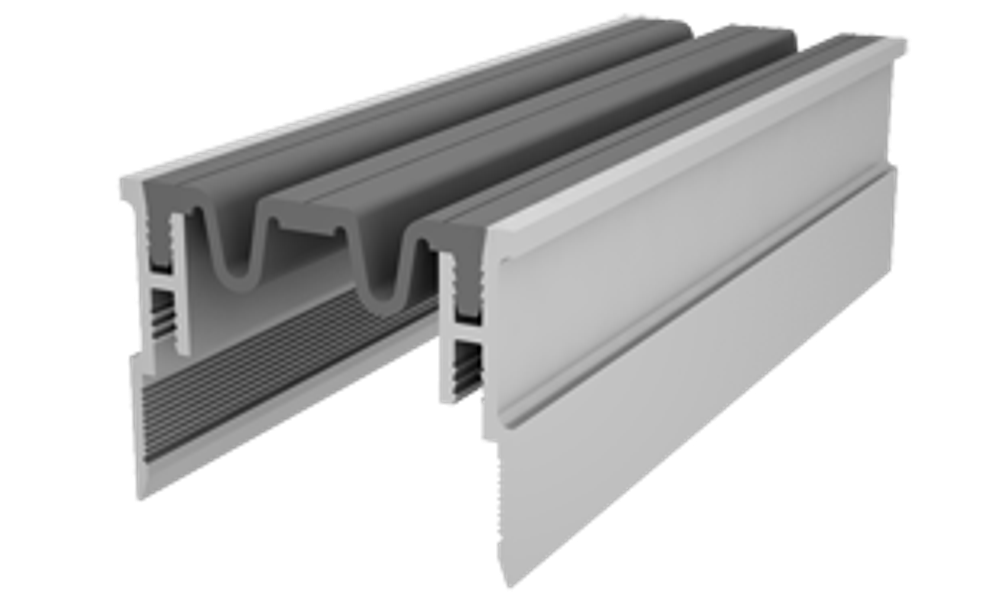

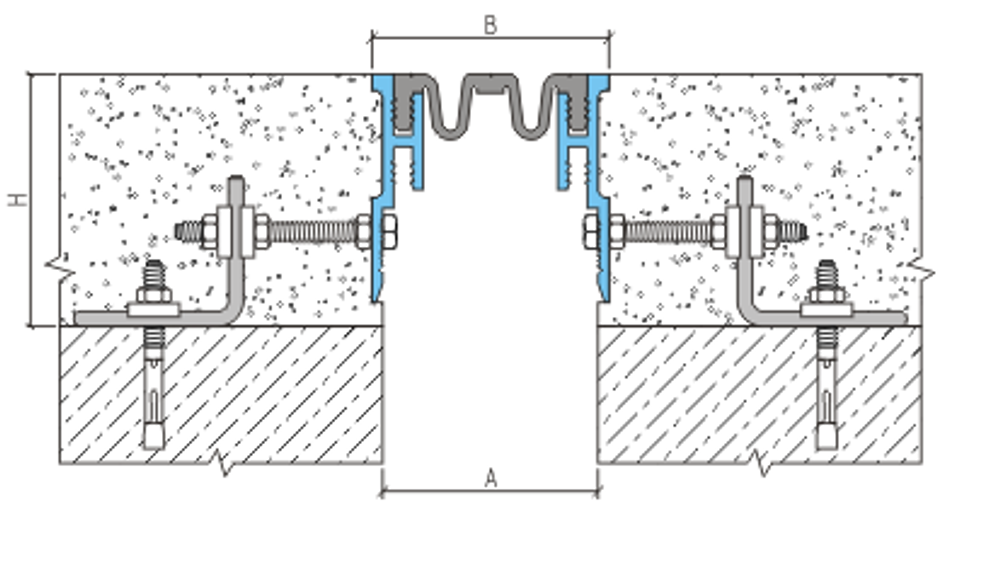

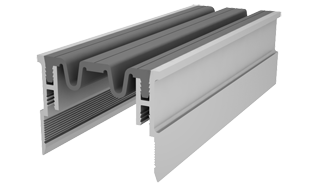

Конструкция устройства представляет собой металлические направляющие со вставкой из ТЭП посередине, а также стальные опоры из проволоки диаметром 8 мм. Вставка — это эластичный профилированный компенсатор, который защищает строительный шов от попадания грязи и мусора.
| Устройство | Компенсатор | Двойная опора | Перемещение, мм | Размер А, мм (ширина шва) | Размер B (=C), мм | H, мм | Нагрузка | ||
| сжатие | растяжение | вертикальный сдвиг | |||||||
| ДШКА–УГЛ / 060 | К3‐044 | КД 080х8 КД 105х8 КД 130х8 КД 150х8 КД 175х8 КД 205х8 |
15 | 35 | 10 | 60 | 60 | 120 145 170 190 215 245 |
1,20 |
| ДШКА–УГЛ / 070 | К3‐054 | КД 080х8 КД 105х8 КД 130х8 КД 150х8 КД 175х8 КД 205х8 |
20 | 45 | 12 | 70 | 70 | 120 145 170 190 215 245 |
0,90 |
| ДШКА–УГЛ / 080 | К3‐064 | КД 080х8 КД 105х8 КД 130х8 КД 150х8 КД 175х8 КД 205х8 |
30 | 75 | 15 | 80 | 80 | 120 145 170 190 215 245 |
0,90 |
| ДШКА–УГЛ / 090 | К3-074 | КД 080х8 КД 105х8 КД 130х8 КД 150х8 КД 175х8 КД 205х8 |
40 | 80 | 20 | 90 | 90 | 120 145 170 190 215 245 |
0,70 |
| ДШКА-ФАС/110 | К3‐094 | КД 080х8 КД 105х8 КД 130х8 КД 150х8 КД 175х8 КД 205х8 |
45 | 80 | 25 | 110 | 110 | 120 145 170 190 215 245 |
0,70 |
