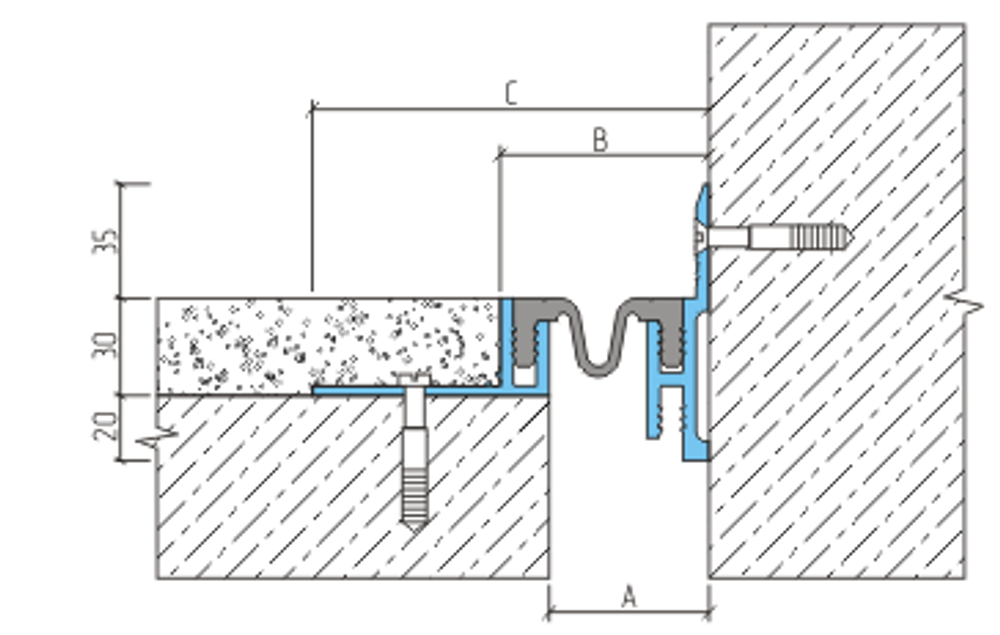

Деформационный шов типа ДШКА-30 используется для стыков в конструкции пола и монтируются под финишное покрытие толщиной от 30 мм. Таким образом, монтаж направляющих производится закладным способом.

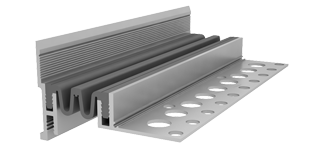

Дилатационное устройство представляет собой металлические направляющие с прочным заменяемым компенсатором из термоэластопласта посередине.
Прямое назначение ДШКА — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций. Изделие способно компенсировать значительные перемещения.
Данный вид является нагружаемым и износостойким.
Продукция серии ДШКА предназначена для эксплуатации в условиях передвижения транспортных средств, легковых и грузовых. Максимально допустимая нагрузка для материалов внутри серии представлена в таблице. Данная характеристика отличается в зависимости от толщины покрытия (высоты пола), т.е. величины, указанной сразу после “ДШКА-”.
Для удобства вы можете отсортировать все дилатационные устройства по виду нагрузки посредством фильтров (левая боковая панель). Здесь можно выбрать тип воздействия (например, конкретные транспортные средства) или максимальную нагрузку в МПа.
Особенности и возможности изделия:
- Прочность
- Износостойкий компенсатор
- Химическая стойкость (к маслам, бензину, солям)
- Стойкость к моющим средствам
- Морозостойкость
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| сжатие | растяжение | вертикальный сдвиг | А (ширина шва) | В (ширина вставки) | C (ширина профиля) | |||
| ДШКА-30/020 | К3-044 | 15 | 35 | 10 | 20 | 50 | 165 | 1,20 |
| ДШКА-30-УГЛ/040 | 40 | 55 | 112 | |||||
| ДШКА-30/030 | К3-054 | 20 | 45 | 12 | 30 | 60 | 175 | 1,20 |

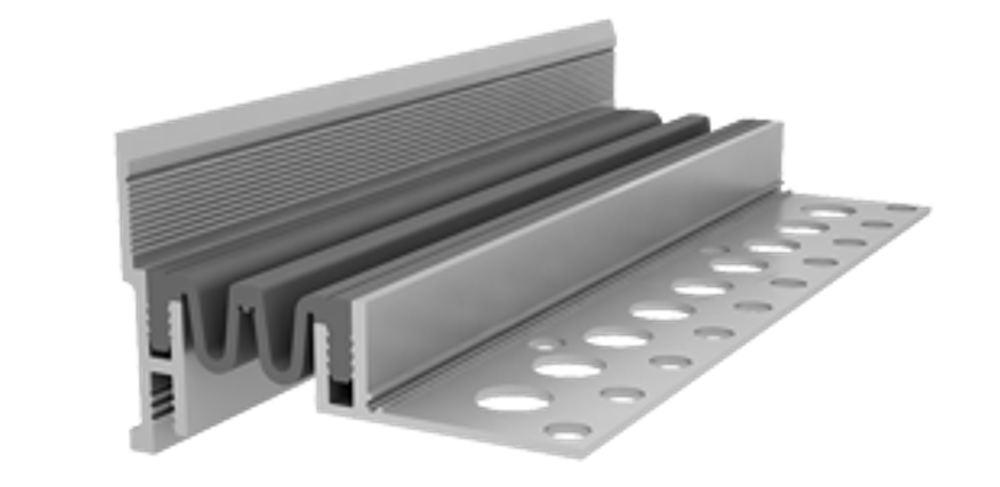

| ДШКА-30-УГЛ/050 | 50 | 65 | 122 | |||||
| ДШКА-30/040 | К3-064 | 30 | 75 | 15 | 40 | 70 | 185 | 1,20 |
| ДШКА-30-УГЛ/060 | 60 | 75 | 132 | |||||
| ДШКА-30/050 | К3-074 | 40 | 80 | 20 | 50 | 80 | 195 | 1,20 |
| ДШКА-30-УГЛ/070 | 70 | 85 | 142 | |||||
| ДШКА-30/070 | К3-094 | 45 | 80 | 25 | 70 | 100 | 215 | 0,90 |
| ДШКА-30-УГЛ/090 | 90 | 105 | 162 | |||||
