Деформационный шов типа ДПВ используется для стыков горизонтальных конструкций непосредственно по финишному покрытию (т.е. установка идёт в уровень с полом). Соответственно, монтаж изделия производится накладным способом.

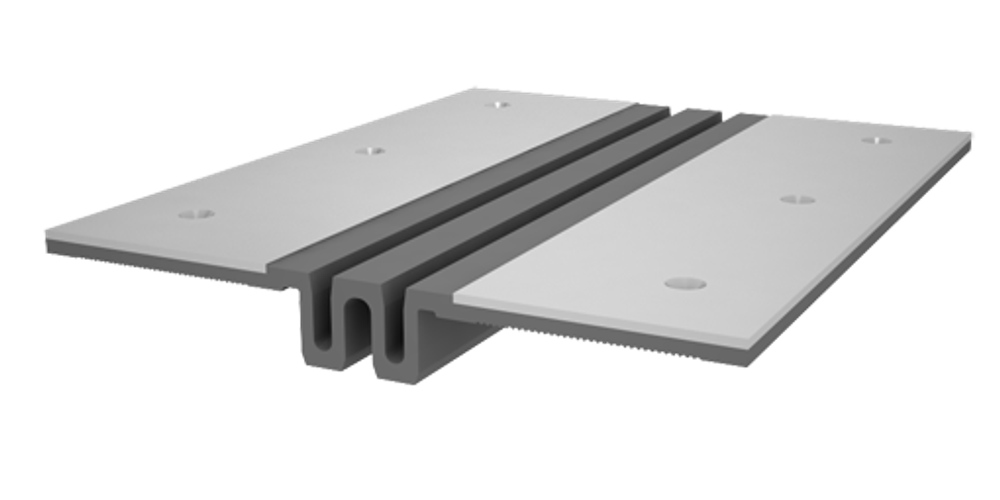

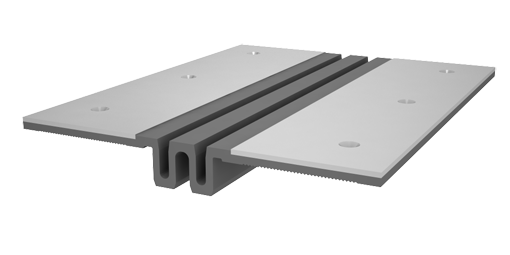

Гидроизоляционное дилатационное устройство представляет собой направляющие с прочным и эластичным профилированным компенсатором посередине.
Данный вид является нагружаемым и герметичным, подходит для эксплуатационных нагрузок. Может использоваться на участках проезда автотранспорта и погрузчиков с цельнолитыми шинами. В частности, такие дефшвы часто применяют на складах, где транспортировку грузов осуществляют машины с указанным типом покрышек.
Прямое назначение ДПВ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Прижимные планки выполнены из окрашенной стали и не теряют эксплуатационных характеристик под воздействием воды.
Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).
Особенности и возможности изделия:
- Применение в пределах температур от -45°C до +70°С
- Сохранение эластичности на морозе
- Химическая стойкость
- Стойкость к ультрафиолету
- Стойкость к озону
- Стойкость к антиобледелительным солям
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
| сжатие | растяжение | вертикальный сдвиг | А (ширина шва) | В (ширина вставки) | |||
| ДПВ–8/050 | ПВ1–240/050 | 23 | 60 | 60 | 40-50 | 240 | 2,1 |
| ДПВ–8/070 | ПВ1–270/070 | 30 | 80 | 80 | 70-80 | 270 | 2,1 |
