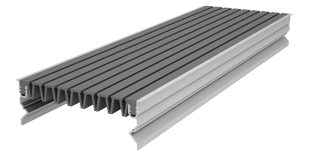

Дилатационное устройство ДГК-ФАС представляет собой металлический профиль с вмонтированным гибким компенсатором посередине.
Данный вид является декоративным и не предназначен для эксплуатационных нагрузок. Это означает, что дефшвы типа ДГК нельзя использовать для перекрытия зазоров в зонах движения пешеходов и транспорта.
Важно: дилатационные устройства как таковые не способны обеспечить полную герметизацию шва. Для этого требуется применение специализированных материалов с гидроизоляционными свойствами. Все необходимые аксессуары и комплектующие можно приобрести у нас.
Прямое назначение ДГК — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Направляющие выполнены из алюминия.
Компенсаторы для ненагружаемых деформационных швов изготавливаются из термоэластопластов (ТЭП).
Особенности изделия:
-
Возможно применение в пределах температур от -45°C до +70°С
-
Сохранение эластичности на морозе
-
Химическая стойкость
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
| Устройство | Компенсатор | Сжатие, мм | Растяжение, мм | Вертикальный сдвиг, мм | А, мм | B = C, мм | Нагрузка, МПа |
| ДГК-ФАС / 030 | Г2-028 | 1 | 1 | 2 | 30 | 30 | - |
| ДГК-ФАС / 030 | Г5-028 | 4 | 12 | 8 | 30 | 30 | - |
| ДГК-ФАС/ 040 | Г2-038 | 2 | 2 | 4 | 40 | 40 | - |
| ДГК-ФАС/ 040 | Г5-038 | 6 | 22 | 12 | 40 | 40 | - |
| ДГК-ФАС / 050 | Г2-048 | 2 | 2 | 4 | 50 | 50 | - |
| ДГК-ФАС / 050 | Г5-048 | 8 | 26 | 16 | 50 | 50 | - |
| ДГК-ФАС / 070 | Г5-068 | 12 | 38 | 24 | 70 | 70 | - |
| ДГК-ФАС / 090 | Г5-088 | 16 | 50 | 32 | 90 | 90 | - |
| ДГК-ФАС / 120 | Г5-118 | 22 | 62 | 44 | 120 | 120 | - |

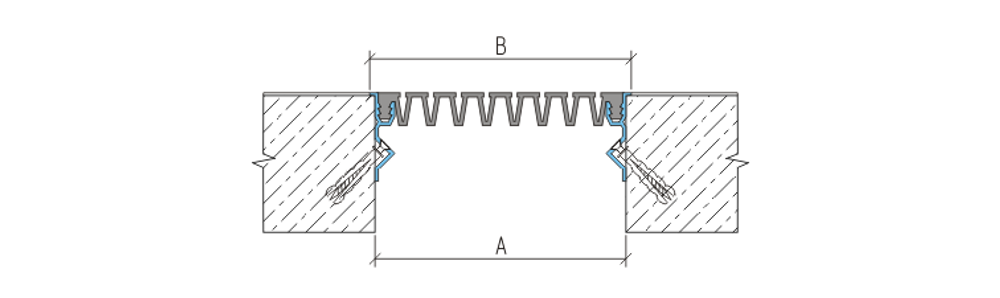

A — размер шва, ширина, мм.
B — ширина вставки, мм.
C — ширина профиля, мм.
