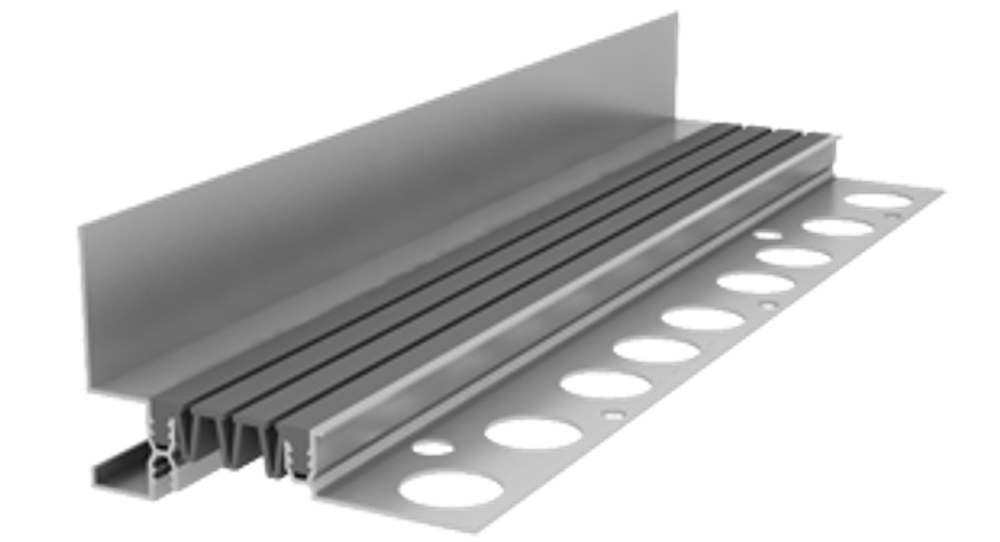

Дилатационное устройство ДГК представляет собой перфорированные металлопрофили со вставкой-компенсатором из гибкого материала.
Данный вид является декоративным и не предназначен для эксплуатационных нагрузок. Это означает, что дефшвы типа ДГК нельзя использовать для перекрытия зазоров в зонах движения пешеходов и транспорта.
Важно: сами по себе дилатационные устройства не дают полной герметизации шва, для её обеспечения нужно применять их в комплексе с другими материалами. Все необходимые сопутствующие товары можно заказать у нас.
Прямое назначение ДГК — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Боковые планки (направляющие) выполнены из алюминия.
Компенсаторы для ненагружаемых деформационных швов изготавливаются из термоэластопластов (ТЭП).
Особенности изделия:
-
Возможно применение в пределах температур от -45°C до +70°С
-
Сохранение эластичности на морозе
-
Химическая стойкость
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
| Устройство | Компенсатор | Сжатие, мм | Растяжение, мм | Вертикальный сдвиг, мм | А, мм | B, мм | C, мм | Нагрузка, МПа |
| ДГК-15 / 018 | Г2-018 | 1 | 1 | 2 | 18 | 24 | 92 | - |
| ДГК-15 / 028 | Г2-028 | 1 | 1 | 2 | 28 | 34 | 102 | - |
| ДГК-15 / 038 | Г2-038 | 2 | 2 | 4 | 38 | 44 | 112 | - |
| ДГК-15 / 048 | Г2-048 | 2 | 2 | 4 | 48 | 54 | 122 | - |
| ДГК-15 / 068 | Г5-068 | 12 | 38 | 24 | 68 | 74 | 142 | - |
| ДГК-15 / 088 | Г5-088 | 16 | 50 | 32 | 88 | 94 | 162 | - |
| ДГК-15 / 118 | Г5-118 | 22 | 62 | 44 | 118 | 124 | 192 | - |
| ДГК-15-УГЛ.Ш/ 035 | Г5-018 | 2 | 10 | 5 | 35 | 22 | 72 | - |
| ДГК-15-УГЛ.Ш / 045 | Г5-028 | 4 | 12 | 8 | 45 | 32 | 82 | - |
| ДГК-15-УГЛ.Ш / 055 | Г5-038 | 6 | 22 | 12 | 55 | 42 | 92 | - |
| ДГК-15-УГЛ.Ш / 065 | Г5-048 | 8 | 26 | 16 | 65 | 52 | 102 | - |
| ДГК-15-УГЛ.Ш / 085 | Г5-068 | 12 | 38 | 24 | 85 | 72 | 122 | - |
| ДГК-15-УГЛ.Ш / 105 | Г5-088 | 16 | 50 | 32 | 105 | 92 | 142 | - |
| ДГК-15-УГЛ.Ш / 135 | Г5-118 | 22 | 62 | 44 | 135 | 122 | 172 | - |
A — размер шва, ширина, мм.
B — ширина вставки, мм.
C — ширина профиля, мм.
